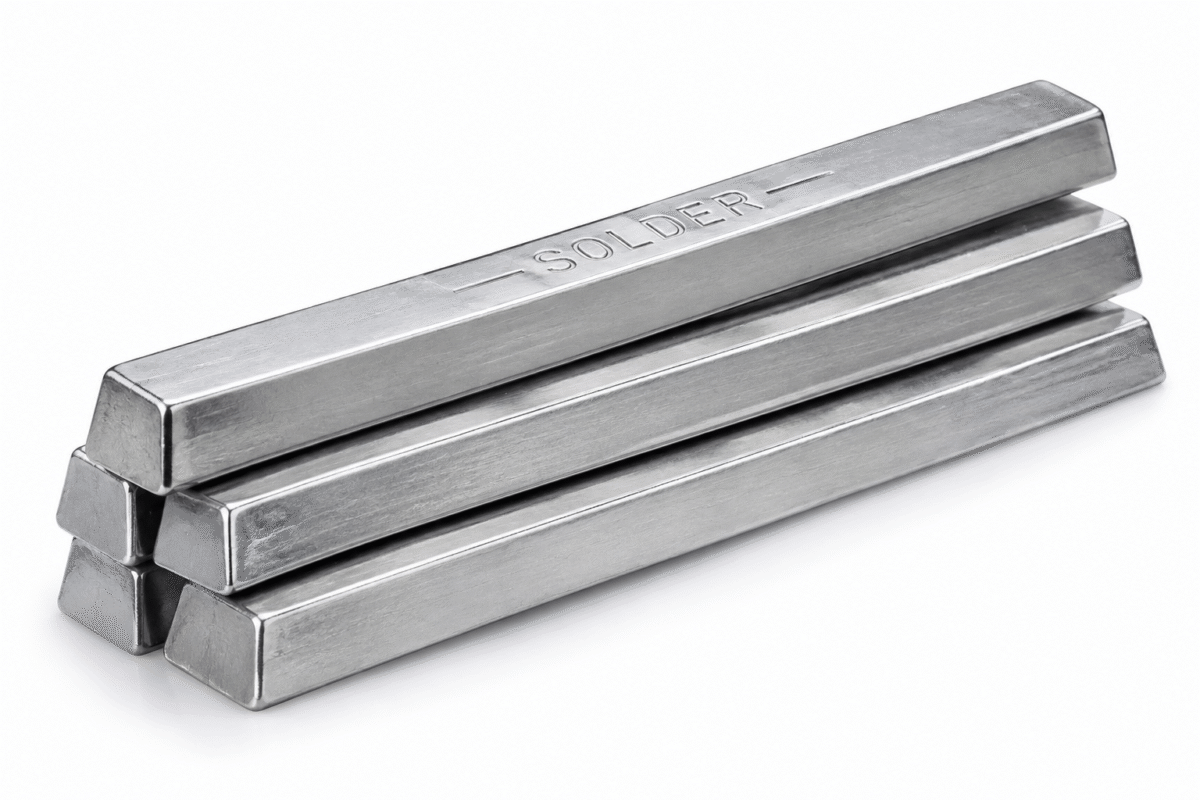

thiếc thanh cho hàn sóng và hàn nhúng
Công trình
Thẻ
Chia sẻ:

MÔ TẢ CHI TIẾT

Trong sản xuất điện tử, hàn sóng (Wave Soldering) và hàn nhúng (Dip Soldering) được sử dụng phổ biến để hàn các linh kiện xuyên lỗ (THT) và một số ứng dụng đặc thù trên bảng mạch PCB.

Khác với hàn thủ công, hai phương pháp này sử dụng một lượng lớn kim loại hàn trong bể thiếc. Vì vậy, chất lượng và độ ổn định của thiếc thanh có ảnh hưởng trực tiếp đến khả năng tạo mối hàn, mức tiêu hao vật liệu, và độ ổn định của dây chuyền.

Một giải pháp thiếc thanh phù hợp không chỉ cần đáp ứng yêu cầu về thành phần hợp kim mà còn phải tương thích với thiết bị, nhiệt độ vận hành và yêu cầu chất lượng của sản phẩm điện tử.

1. Những vấn đề thường gặp trong hàn sóng và hàn nhúng

Trong quá trình vận hành, doanh nghiệp có thể gặp một số vấn đề:

– Lượng xỉ trên bề mặt bể thiếc tăng nhanh.

– Hao hụt thiếc lớn trong quá trình sản xuất.

– Mối hàn không đồng đều hoặc khả năng lấp đầy chân linh kiện chưa ổn định.

– Thay đổi thành phần hợp kim sau thời gian dài vận hành.

– Bề mặt mối hàn xuất hiện hiện tượng oxy hóa.

– Phải bổ sung thiếc thường xuyên, làm tăng chi phí nguyên vật liệu.

– Khó kiểm soát chất lượng khi sử dụng nguồn thiếc có thành phần không ổn định.

Các vấn đề này không nhất thiết chỉ xuất phát từ thiếc thanh mà có thể liên quan đến nhiệt độ bể thiếc, tốc độ băng tải, lượng flux, tình trạng thiết bị và cách quản lý bể hàn,…

2. Giải pháp thiếc thanh cho hàn sóng

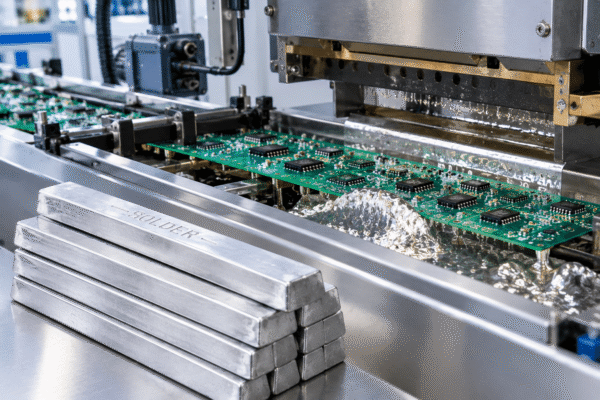

Đối với hàn sóng, thiếc thanh được bổ sung vào bể hàn nhằm duy trì mức kim loại và kiểm soát thành phần hợp kim trong quá trình sản xuất.hàn sóng - wave soldering

Kiểm soát thành phần hợp kim

Trong quá trình hàn liên tục, thành phần một số nguyên tố trong bể thiếc có thể thay đổi do hòa tan vật liệu nền, tiêu hao hoặc hình thành hợp chất liên kim.

Việc sử dụng thiếc thanh có thành phần ổn định giúp quá trình bổ sung kim loại dễ kiểm soát hơn và duy trì điều kiện hàn phù hợp.

Kiểm soát lượng xỉ

Xỉ hình thành do quá trình oxy hóa bề mặt kim loại nóng chảy. Lượng xỉ cao vừa làm tăng hao hụt vật liệu vừa ảnh hưởng đến việc quản lý bể hàn. Do đó, cần kết hợp thiếc thanh phù hợp với việc kiểm soát nhiệt độ, thời gian vận hành, mức độ tiếp xúc với không khí và quy trình xử lý xỉ.

Duy trì chất lượng mối hàn

Thiếc thanh có chất lượng ổn định góp phần duy trì khả năng tạo mối hàn đồng đều trong suốt quá trình sản xuất, đặc biệt đối với các dây chuyền hoạt động liên tục với sản lượng lớn.

3. Giải pháp thiếc thanh cho hàn nhúng

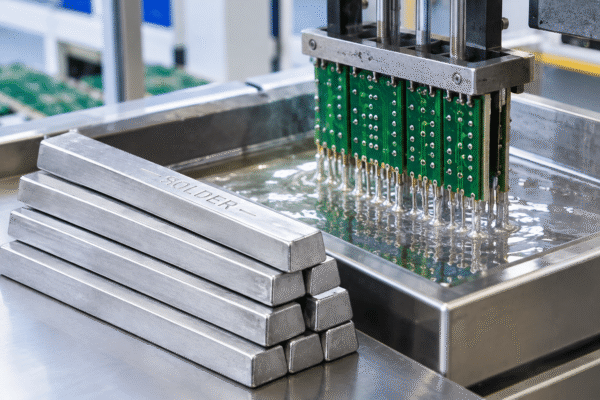

Với hàn nhúng, PCB hoặc cụm linh kiện được đưa trực tiếp vào bể kim loại hàn nóng chảy. Phương pháp này yêu cầu kim loại hàn có tính ổn định cao để đảm bảo quá trình tiếp xúc và tạo mối hàn.hàn nhúng - dip soldering

Khi lựa chọn thiếc thanh, cần lưu ý:

  • Loại PCB và linh kiện.
  • Vật liệu và lớp phủ của chân linh kiện.
  • Nhiệt độ hàn.
  • Thời gian nhúng.
  • Yêu cầu về độ bền và độ tin cậy của mối hàn.
  • Yêu cầu không chì hoặc có chì của sản phẩm.
  • Quy định môi trường áp dụng cho thị trường mục tiêu.

để lựa chọn mã sản phẩm phù hợp.

Đặc biệt, đối với sản xuất số lượng lớn, việc kiểm soát thành phần bể hàn định kỳ là yếu tố quan trọng để hạn chế biến động chất lượng.

4. Lựa chọn hệ hợp kim thiếc

Tùy vào yêu cầu sản xuất, doanh nghiệp có thể sử dụng thiếc thanh có chì hoặc không chì.

Đối với các sản phẩm điện tử yêu cầu không chì, các hệ hợp kim trên nền thiếc như Sn-Cu hoặc Sn-Ag-Cu (SAC) có thể được xem xét tùy theo thiết kế dây chuyền và yêu cầu kỹ thuật.

Việc lựa chọn không nên chỉ dựa trên giá thiếc mà cần đánh giá tổng thể:

Giá vật liệu + mức tiêu hao + lượng xỉ + tuổi thọ thiết bị + tỷ lệ lỗi + chi phí sửa chữa + yêu cầu chất lượng sản phẩm.

Một loại thiếc có giá mua thấp nhưng tiêu hao cao hoặc tạo nhiều xỉ chưa chắc mang lại tổng chi phí sản xuất thấp.

5. Quy trình quản lý thiếc thanh đề xuất

Để tối ưu hiệu quả sử dụng, doanh nghiệp có thể xây dựng quy trình quản lý:

– Kiểm tra thiếc thanh đầu vào: Xác nhận loại hợp kim, thành phần và chứng từ chất lượng.

– Kiểm soát bể thiếc: Theo dõi nhiệt độ, mức thiếc và tình trạng bề mặt bể.

– Phân tích thành phần định kỳ: Kiểm tra các nguyên tố quan trọng và điều chỉnh bằng thiếc thanh phù hợp.

– Theo dõi lượng xỉ phát sinh và thực hiện loại bỏ theo quy trình.

– Kiểm tra chất lượng mối hàn: Đánh giá khả năng điền đầy, hình dạng và độ ổn định của mối hàn.

– Theo dõi mức tiêu hao theo sản lượng PCB để xác định hiệu quả thực tế.

Đối với công nghệ hàn sóng và hàn nhúng, thiếc thanh là một trong những vật liệu có ảnh hưởng trực tiếp đến độ ổn định của bể hàn, chất lượng mối hàn và chi phí sản xuất.

Việc lựa chọn đúng giải pháp không chỉ giúp duy trì chất lượng mối hàn mà còn góp phần giảm hao hụt vật liệu, kiểm soát chi phí và nâng cao tính ổn định cho dây chuyền sản xuất điện tử.
