MÔ TẢ CHI TIẾT

GIẢI PHÁP THIẾC HÀN CHO THIẾT BỊ VIỄN THÔNG

Kết nối ổn định – Độ tin cậy cao – Tối ưu hiệu suất sản xuất

1. Tổng quan

Trong kỷ nguyên kết nối tốc độ cao, các thiết bị viễn thông như trạm thu phát sóng 4G/5G, thiết bị mạng quang, bộ định tuyến, bộ chuyển mạch và thiết bị truyền dẫn dữ liệu ngày càng đòi hỏi hiệu suất cao, kích thước nhỏ gọn và khả năng vận hành ổn định trong thời gian dài.

Để đáp ứng những yêu cầu này, chất lượng lắp ráp bảng mạch điện tử (PCBA) đóng vai trò quan trọng. Trong đó, thiếc hàn không chỉ tạo ra kết nối điện giữa linh kiện và bảng mạch mà còn góp phần bảo đảm liên kết cơ học, hỗ trợ truyền nhiệt tại các vị trí phù hợp và duy trì độ tin cậy của toàn bộ hệ thống.

Lựa chọn đúng vật liệu hàn, kết hợp với quy trình sản xuất được kiểm soát chặt chẽ, giúp doanh nghiệp nâng cao chất lượng mối hàn, giảm lỗi lắp ráp và đáp ứng các yêu cầu ngày càng cao của ngành viễn thông.

2. Những thách thức trong quá trình hàn thiết bị viễn thông

Độ tin cậy của mối hàn trong thời gian dài

Thiết bị viễn thông thường phải hoạt động liên tục, trong khi các mối hàn chịu tác động của nhiệt độ vận hành, chu kỳ bật/tắt nguồn và sự khác biệt về giãn nở nhiệt giữa linh kiện với PCB. Những yếu tố này có thể gây mỏi nhiệt, hình thành vết nứt hoặc làm suy giảm kết nối theo thời gian.

Vì vậy, vật liệu hàn cần được lựa chọn dựa trên yêu cầu về độ bền cơ học, điều kiện vận hành và tuổi thọ thiết kế của từng cụm linh kiện.

Kiểm soát nhiệt trên thiết bị công suất cao

Các trạm gốc, bộ thu phát vô tuyến và thiết bị truyền dẫn tốc độ cao có thể chứa nhiều linh kiện công suất, bộ xử lý và mạch RF hoạt động trong không gian hạn chế. Nhiệt lượng phát sinh ảnh hưởng đến hiệu suất và tuổi thọ của hệ thống nếu không được quản lý hiệu quả.

Bên cạnh việc lựa chọn vật liệu hàn phù hợp, nhà sản xuất cần xem xét thiết kế tản nhiệt, cấu trúc PCB và khả năng truyền nhiệt của các mối nối liên quan.

Hàn linh kiện mật độ cao

Xu hướng thu nhỏ kích thước và tăng mật độ linh kiện khiến công đoạn SMT ngày càng khắt khe. Kem hàn cần có khả năng in ổn định, kiểm soát lượng thiếc chính xác và tạo mối hàn đồng đều trên các chân linh kiện có bước nhỏ.

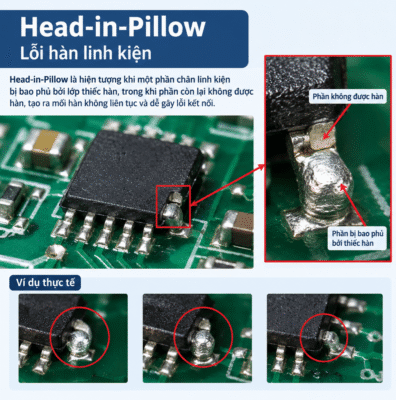

Việc lựa chọn kem hàn phù hợp giúp hạn chế các lỗi như thiếu thiếc, cầu hàn, không thấm ướt hoặc lỗi Head-in-Pillow tại những vị trí có nguy cơ phát sinh.

Khả năng chống chịu môi trường

Các thiết bị lắp đặt ngoài trời có thể tiếp xúc với độ ẩm, biến động nhiệt độ, bụi và các yếu tố gây ăn mòn. Chất lượng mối hàn cần được đánh giá cùng với thiết kế bảo vệ thiết bị, lớp phủ PCB và điều kiện vận hành thực tế nhằm bảo đảm độ tin cậy lâu dài.

3. Các giải pháp thiếc hàn cho thiết bị viễn thông

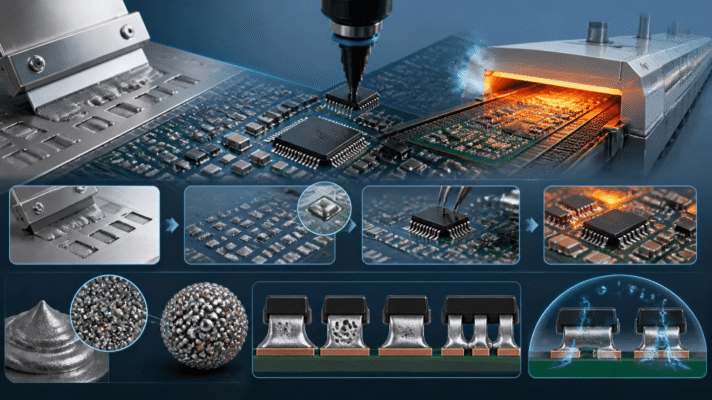

Kem hàn cho công nghệ SMT

Kem hàn là vật liệu quan trọng trong quá trình lắp ráp linh kiện bề mặt trên PCB, đặc biệt đối với các bo mạch có mật độ linh kiện cao.

Giải pháp kem hàn phù hợp cần đáp ứng các yêu cầu:

– Khả năng in chính xác và duy trì hình dạng kem hàn ổn định.

– Độ thấm ướt tốt trên bề mặt hàn tương thích.

– Hồ sơ nhiệt hàn phù hợp với hợp kim và linh kiện.

– Khả năng kiểm soát rỗ khí, cầu hàn và các khuyết tật trong quá trình reflow.

– Độ tin cậy điện hóa phù hợp với điều kiện sử dụng của thiết bị.

Đối với các ứng dụng yêu cầu hàn không chì, hợp kim thiếc–bạc–đồng (SAC) là một lựa chọn phổ biến. Tuy nhiên, thành phần hợp kim và dòng kem hàn cần được xác định theo thiết kế sản phẩm, khả năng chịu nhiệt của linh kiện và yêu cầu độ tin cậy.

Thiếc thanh cho công nghệ hàn sóng

Thiếc hàn thanh được sử dụng trong các quy trình hàn sóng, hàn nhúng hoặc các công đoạn cần bổ sung hợp kim vào bể hàn.

Để phù hợp với sản xuất thiết bị viễn thông, vật liệu cần có thành phần hợp kim ổn định, độ tinh khiết phù hợp và khả năng kiểm soát xỉ hàn. Việc lựa chọn đúng hợp kim kết hợp với quản lý nhiệt độ bể hàn giúp duy trì tính ổn định của quá trình và chất lượng mối hàn.

Các hợp kim không chì như SAC hoặc Sn-Cu có thể được cân nhắc tùy theo thiết kế bảng mạch, yêu cầu công nghệ và điều kiện vận hành của dây chuyền.

Thiếc dây cho sửa chữa và hàn thủ công

Trong công đoạn sửa chữa, tái gia công hoặc lắp ráp các đầu nối, dây dẫn và linh kiện xuyên lỗ, thiếc hàn dây có lõi trợ hàn là một giải pháp linh hoạt.

Việc lựa chọn đường kính dây, thành phần hợp kim và loại flux phù hợp giúp cải thiện khả năng thấm ướt, kiểm soát lượng thiếc và giảm cặn sau hàn. Đối với các bảng mạch yêu cầu độ sạch cao, cần đánh giá đặc tính cặn flux và nhu cầu làm sạch theo hướng dẫn của nhà sản xuất vật liệu.

Vật liệu hàn chuyên dụng cho linh kiện công suất và mô-đun quang

Đối với các cụm công suất, mô-đun quang hoặc các linh kiện bán dẫn đặc biệt, yêu cầu về nhiệt độ hàn, độ rỗ khí và độ tin cậy có thể khác đáng kể so với lắp ráp PCB thông thường.

Tùy ứng dụng, nhà sản xuất có thể xem xét hợp kim hàn chuyên dụng, vật liệu hàn dạng preform hoặc hợp kim vàng-thiếc cho những vị trí yêu cầu đặc tính nhiệt và cơ học đặc biệt. Việc lựa chọn phải căn cứ vào cấu trúc linh kiện, vật liệu nền, quy trình lắp ráp và kết quả đánh giá độ tin cậy.

4. Tiêu chí lựa chọn thiếc hàn phù hợp

Để lựa chọn vật liệu hàn hiệu quả cho thiết bị viễn thông, doanh nghiệp nên đánh giá đồng thời các yếu tố sau:

Thành phần hợp kim: Lựa chọn hợp kim theo nhiệt độ nóng chảy, đặc tính cơ học, điều kiện vận hành và yêu cầu không chì của sản phẩm.

Đặc tính trợ hàn: Xem xét khả năng thấm ướt, mức cặn sau hàn, hoạt tính flux và độ tin cậy điện hóa của hệ vật liệu.

Khả năng tương thích quy trình: Đảm bảo vật liệu phù hợp với công nghệ SMT, hàn sóng, hàn chọn lọc hoặc hàn thủ công đang sử dụng.

Yêu cầu về độ tin cậy: Xác định các phép thử cần thiết như kiểm tra ngoại quan, kiểm tra X-ray đối với các mối hàn phù hợp, chu kỳ nhiệt và thử nghiệm chức năng.

Tuân thủ tiêu chuẩn: Đánh giá các yêu cầu áp dụng đối với hợp kim, vật liệu và chất lượng lắp ráp, bao gồm RoHS khi thuộc phạm vi điều chỉnh và các tiêu chuẩn IPC liên quan.

5. Kiểm soát quy trình để nâng cao chất lượng mối hàn

Vật liệu tốt cần đi cùng quy trình sản xuất phù hợp. Một chương trình kiểm soát chất lượng hiệu quả nên bao gồm:

– Kiểm soát điều kiện bảo quản, hạn sử dụng và thời gian sử dụng sau khi mở bao bì của kem hàn.

– Tối ưu thông số in kem hàn, lượng thiếc và độ chính xác khi đặt linh kiện.

– Xây dựng hồ sơ nhiệt reflow hoặc thông số hàn sóng phù hợp với vật liệu và linh kiện.

– Theo dõi tỷ lệ lỗi, kiểm tra ngoại quan và sử dụng X-ray khi cần đánh giá các mối hàn khó quan sát.

– Thực hiện thử nghiệm độ tin cậy theo điều kiện sử dụng dự kiến và phân tích nguyên nhân gốc khi phát sinh lỗi.

Các hoạt động này giúp doanh nghiệp kiểm soát tốt hơn chất lượng sản phẩm, giảm chi phí sửa chữa và nâng cao tính nhất quán giữa các lô sản xuất.

6. Giải pháp vật liệu hàn theo từng ứng dụng

Tùy vào loại thiết bị và quy trình sản xuất, giải pháp có thể được định hướng như sau:

– Trạm thu phát sóng và thiết bị 5G: Ưu tiên độ tin cậy của mối hàn, khả năng chịu chu kỳ nhiệt và sự tương thích với linh kiện công suất.

– Bộ định tuyến và bộ chuyển mạch: Tập trung vào khả năng in kem hàn chính xác, kiểm soát lỗi SMT và độ tin cậy của các bo mạch mật độ cao.

– Thiết bị truyền dẫn và mạng quang: Chú trọng kiểm soát nhiệt, chất lượng lắp ráp và yêu cầu đặc thù của các mô-đun quang.

– Bộ nguồn và mô-đun công suất: Đánh giá hợp kim, cấu trúc mối hàn và khả năng đáp ứng điều kiện nhiệt–cơ của cụm linh kiện.

– Công đoạn sửa chữa và bảo trì: Lựa chọn thiếc hàn dây hoặc vật liệu hàn chuyên dụng phù hợp với yêu cầu thao tác và khả năng tương thích với mối hàn hiện hữu.

7. Kết luận

Trong ngành viễn thông, chất lượng mối hàn là một trong những yếu tố góp phần quyết định độ ổn định và tuổi thọ của thiết bị điện tử. Giải pháp thiếc hàn hiệu quả không chỉ nằm ở việc lựa chọn một loại hợp kim, mà còn đòi hỏi sự kết hợp giữa vật liệu phù hợp, quy trình sản xuất được tối ưu và phương pháp kiểm soát chất lượng có hệ thống.

Việc đánh giá đúng nhu cầu của từng ứng dụng sẽ giúp doanh nghiệp lựa chọn được giải pháp hàn phù hợp, nâng cao hiệu suất sản xuất và đáp ứng yêu cầu ngày càng cao của hạ tầng viễn thông hiện đại.

Bạn đang tìm kiếm giải pháp thiếc hàn cho thiết bị viễn thông? Hãy xác định loại thiết bị, công nghệ hàn và yêu cầu độ tin cậy để lựa chọn vật liệu phù hợp với quy trình sản xuất của doanh nghiệp.
